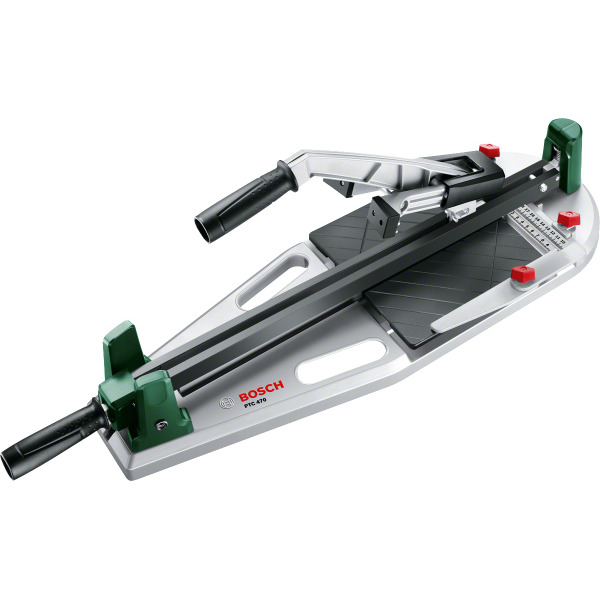

Плиткорез Bosch PTC 470 (0603B04300)

Ручные и электрические плиткорезы делятся на подтипы в зависимости от конструкции: – ручные (настольные рамные, механические, на подшипниках) подходят для выполнения прямого реза плитки с толщиной, не превышающей 15 мм. Конструктивно состоят из титанового или алмазного режущего инструмента, линейки, основания (станины) и направляющих. Плитка фиксируется на станине, на нее наносится риска, по которой с увеличивающимся давлением проводят режущим валиком, после чего плитка разламывается по этой линии. Если в комплекте предусмотрен круговой резак, то с помощью настольного плиткореза можно также выполнить отверстия различного диаметра. Измерительная линейка позволяет обрабатывать заготовки без предварительной разметки; – кусачки используются для фигурной резки и обработки краев плитки толщиной до 8 мм, проделывания отверстий для прохождения труб, выключателей, розеток, наличников и других конструктивных элементов круглой формы. Самый простой и дешевый из всех видов плиткорезов, однако для получения качественного разреза необходимы опыт и сноровка. Рекомендуется начинать рез кусачками меньшего размера необходимой формы, постепенно подводя диаметр отверстия под необходимый для получения аккуратного реза, а края обрабатывать дополнительной шлифовкой наждачной бумагой или напильником. Кусачки с зажимами из карбида обладают лучшей фиксацией: позволяют удерживать кафель снизу и делать резы сверху, образуя фрагменты любых форм и размеров; – роликовые (с режущим валиком) плиткорезы позволяют обрабатывать прямыми и фигурными резами плитку толщиной до 10 мм на весу, на полу и на столе по принципу настольного плиткореза (на любой поверхности за счет своей компактности). – станки отличаются наличием водного охлаждения режущего диска, могут быть с нижним расположением двигателя: такие плиткорезы используют для обычной резки, не требующей повышенной точности; в составе есть специальный резервуар с водой для охлаждения режущего диска и плитки, а также минимизации абразивной пыли, а также с верхним расположением двигателя: позволяют выполнять четкую и точную обработку материала. Погружной насос обеспечивает водное охлаждение.

Рез плитки может осуществляться за счет усилия рук (механические плиткорезы) либо работы от электрической сети (электрические).

Функциональные возможности плиткорезов позволяют осуществлять с помощью них различные виды резов: e. Прямой рез, осуществляемый параллельно одной из сторон, может выполняться практически всеми видами плиткорезов несколькими способами: – накладывание риски по лицевой стороне плитки — специальной полосы разметки, образующей надрез, по которому далее с усилием проводят режущим валиком и разламывают плитку. При нарезании плитки с рельефом требуются навыки и умения, позволяющие компенсировать при резке неровности плитки; – полное разрезание предполагает разрезание плитки по всей ее толщине. Для выполнения такой обработки заготовку располагают на краю стола или на подставке с высотой в половину диаметра режущего диска; – подрезание в размер, как правило, является разновидностью прямого реза, однако требования к обработке краев немного снижены, так как эти части обычно прячутся под плинтус. Осуществляется механическими и электрическими плиткорезами. f. Диагональный рез (под углом) производится для выкладки керамической плитки базовым и шахматным угловыми способами или елочкой. Стороны плитки не параллельны линиям стены и требуют точно выверенного угла реза для оформления стыков, который осуществляется транспортирной линейкой, входящей в комплектацию плиткореза. g. Рез под наклоном (фаска): при наличии в комплекте плиткореза специальных линеек и угловых ограничителей плитку можно разрезать под углом в 45 градусов или строго вымеренным углом (используется для плитки с рисунком, при облицовке стен и пола под углом с обработкой фаски). Позволяют осуществлять электрические плиткорезы. h. Вырубка отверстий предполагает сверление в плитке отверстий различного диаметра для розеток, выключателей, труб и т.п. при помощи кругового резака. i. Фигурный рез подразумевает возможность непрямолинейной обработки краев для стыка двух угловых плиток и нестандартных углублений, обработки сложной формы. Осуществляется с помощью кусачек и режущего валика.

Размер (внешний диаметр) режущего диска. Влияет на максимальную толщину материала, который можно обрабатывать с помощью этого диска. Малые и средние режущие диски подходят для работы с тонкой плиткой с небольшой глубиной пропила. Профессиональные диски могут разрезать заготовки с неограниченной толщиной (керамогранит, тротуарную плитку).

Длина реза определяет максимальный размер плитки, которую может обрабатывать плиткорез, и зависит от длины станины. Плиткорезы с большей длиной станины позволяют обрабатывать заготовки разной длины (настенную, напольную плитку независимо от размеров). Чем функциональнее и универсальней станок в отношении размеров плитки, которые он может обрабатывать, тем дороже плиткорез.

Наибольшее расстояние, на которое проникают режущие элементы в заготовку под углом 90°. Зависит от диаметра режущего диска и определяет максимальную толщину (высоту) заготовки для обработки плиткорезом.
