Как выбрать пневмодрель?

Пневмодрель — инструмент, рассчитанный на непрерывную работу со 100% продолжительностью включения (ПВ). Она востребована в автосервисах, цехах и в деревообработке. По весу и безопасности она выигрывает у электрических моделей. Но правильный выбор требует оценки не только самой дрели, но и всей системы подачи воздуха. В статье мы разберем критерии выбора и поможем избежать ошибок.

Выбираем пневмодрель в зависимости от типа работ

Почему пневмодрель не работает без расчета компрессора

Пневмодрель использует сжатый воздух для вращения вала, причем непрерывно. Для этого нужен компрессор, который подает воздух под давлением. Если компрессор выдает 200 л/мин на выходе, это не гарантирует 200 л/мин на входе в инструмент. Разница возникает из-за потерь в шлангах, соединениях и фильтрах. Эти потери снижают эффективное давление и расход.

Рабочее давление пневмодрели составляет 6.3 бар (90 PSI). Это стандарт для большинства промышленных сетей. Дрель рассчитана на это давление. При снижении давления падает частота вращения и крутящий момент. Расход воздуха измеряется в л/мин. В паспорте дрели указывают 2 значения: средний расход и расход при постоянной нагрузке. Средний расход рассчитывается с учетом пауз в работе (когда оператор меняет деталь или размечает материал). Расход при постоянной нагрузке (или непрерывный расход) — это то, сколько инструмент забирает из сети при полностью нажатом курке.

Для выбора компрессора нужно сравнить его производительность с потреблением дрели. Производительность компрессора измеряется в л/мин на выходе. Это объем воздуха, который компрессор подает при рабочем давлении. Производительность на выходе должна превышать расход дрели при постоянной нагрузке. Рекомендуемый запас составляет 20–30%. Без этого запаса дрель не сможет развить паспортные обороты. Она будет работать с перегрузкой или остановится.

Например, дрель для силового сверления потребляет 200 л/мин при постоянной нагрузке. Компрессор должен выдавать минимум 240 л/мин на выходе (200 × 1.2). Если компрессор выдает 200 л/мин, реальный расход на дрели упадет до 160–170 л/мин. Обороты снизятся на 20–30%, и сверление толстой стали существенно затруднится.

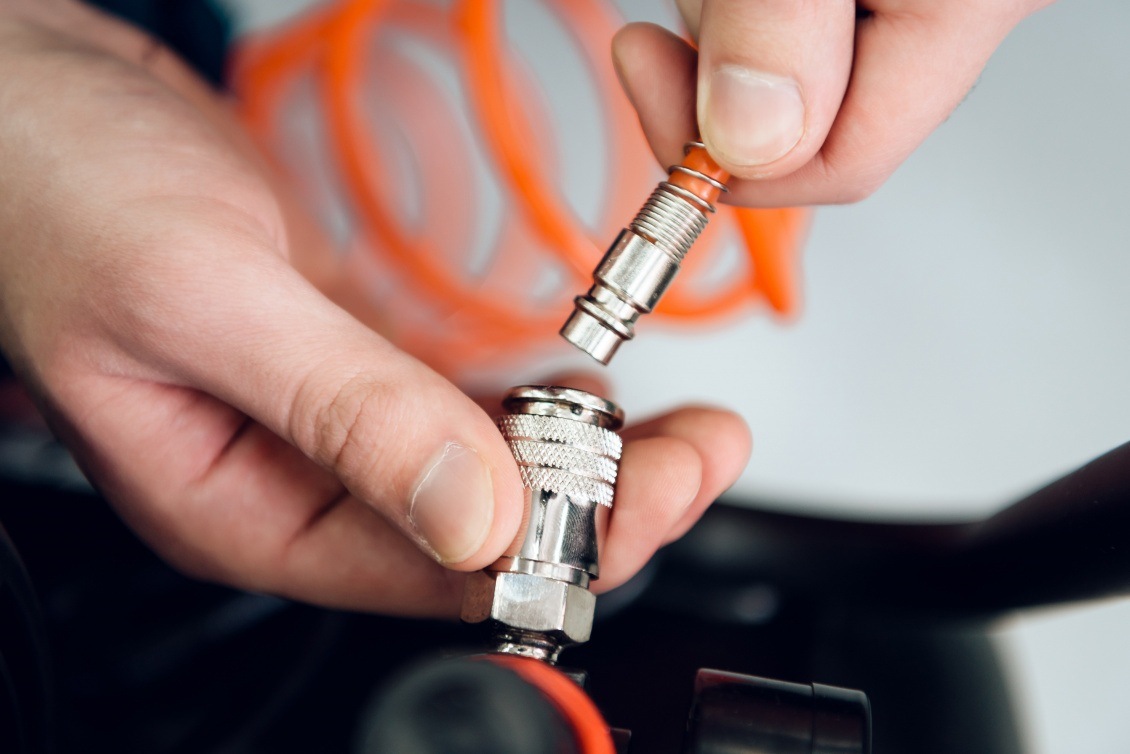

Потери в шлангах влияют на давление. Падение давления зависит от длины шланга и его внутреннего сечения. На каждые 10 метров шланга сечением 6 мм оно достигает 1 бара. Это означает, что при длине 10 метров и сечении 6 мм давление на входе в дрель упадет с 6.3 до 5.3 бар. Обороты снизятся пропорционально. Для сохранения производительности нужен шланг с внутренним диаметром 8–10 мм. Такой шланг снижает потери до 0.2–0.3 бара на 10 метров.

В промышленных условиях для мониторинга пневмоинструмента используют датчики с поддержкой IO-Link Wireless. Они передают данные о давлении и расходе без проводов с задержкой менее 5 мс. Для сбора информации на мобильное устройство оператора применяется протокол MQTT, а для интеграции в общезаводскую систему управления (ERP/MES) — OPC UA. Эти технологии уже входят в стандарт Industry 4.0, но пока распространены в основном в крупных производствах.

Коэффициент производительности (КП) — это отношение реальной подачи компрессора к потреблению дрели. КП меньше 1.2 приводит к нестабильной работе. КП больше 1.5 избыточен, но допустим.

Таблица ниже показывает минимальную производительность компрессора для разных типов дрелей. В расчете учтен запас 25%.

Эта таблица дает ориентир для выбора компрессора. Если ваш компрессор не достигает этих значений, дрель не раскроет свой потенциал. Придется либо менять компрессор, либо выбирать менее производительную модель.

Помимо производительности, важен ресивер компрессора. Ресивер сглаживает пульсации давления. Для дрелей с постоянной нагрузкой объем ресивера должен быть не менее 50 литров. Малый ресивер (20–30 л) не обеспечит стабильную работу при длительном сверлении.

Зачем нужен блок подготовки воздуха (FRL)

Сжатый воздух из компрессора содержит влагу, масляные пары и механические частицы. Влага конденсируется в шлангах и попадает в пневмодвигатель. Конденсат вызывает коррозию внутренних деталей. Твердые частицы действуют как абразив. Они ускоряют износ лопаток и ротора.

Особая проблема кроется в ледяном эффекте. При резком расширении сжатого воздуха температура внутри пневмодвигателя падает. Влага, которую не задержал фильтр, превращается в микрокристаллы льда. Этот «ледяной песок» действует как абразив. Он уничтожает лопатки двигателя быстрее, чем ржавчина или обычный износ. Особенно опасно это при работе зимой или в неотапливаемых помещениях. Поэтому качественный влагоотделитель и осушитель воздуха с точкой росы не выше +10 °C — не опция, а обязательное условие для долгой работы инструмента.

Для решения всех этих проблем используется блок подготовки воздуха, который в профессиональной среде называют FRL (от Filter–Regulator–Lubricator):

• Буква F: фильтр (Filter). Он отделяет влагу и твердые частицы. Современные фильтры задерживают частицы до 5 микрон. Влагоотделитель часто встроен в фильтр. В тяжелых условиях (высокая влажность, длинные магистрали) требуется отдельный осушитель воздуха. Он снижает точку росы до –20 °C и полностью исключает конденсат в инструменте.
• Буква R: регулятор давления (Regulator). Он поддерживает стабильное рабочее давление 6.3 бар. Без регулятора давление в сети колеблется, и частота вращения становится нестабильной.
• Буква L: лубрикатор (Lubricator). Он дозирует специальное пневматическое масло в поток воздуха. Масло поступает в двигатель вместе с воздухом и смазывает лопатки, подшипники и цилиндр.

Ручная заливка масла в штуцер — это полумера. Капли масла не распределяются равномерно по двигателю. Часть масла вылетает с выхлопом, часть остается на входе. Двигатель получает смазку только в первые секунды, затем масло заканчивается. Лубрикатор подает масло непрерывно и пропорционально расходу воздуха. Это гарантирует смазку каждой детали на протяжении всей смены.

Без лубрикатора пневмодрель потребует ремонта через 200–300 моточасов. С лубрикатором ресурс достигает 2000 моточасов. Разница в 6–10 раз.

Устанавливайте блок подготовки на расстоянии не более 5 метров от инструмента. Это минимизирует повторное образование конденсата после фильтра.

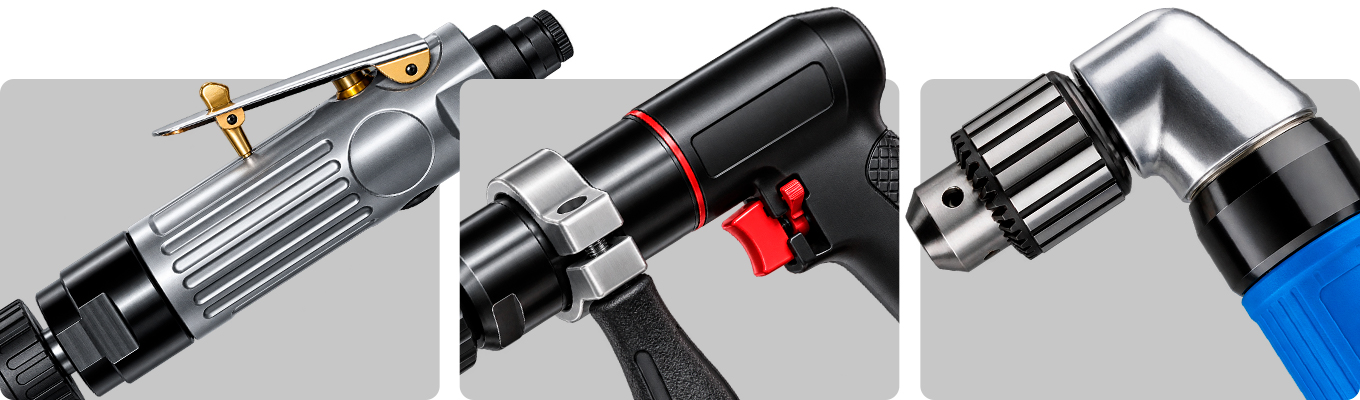

Типы конструкций пневмодрелей

Пневмодрели прямой конструкции (Inline) имеют корпус и шпиндель на одной оси. Такой инструмент компактен и удобен для работы на конвейерах или с подвесными балансирами. Он позволяет сверлить вертикально вниз или горизонтально в стесненных условиях. Прямые дрели часто имеют высокие обороты (от 2000 об/мин) и малый вес.

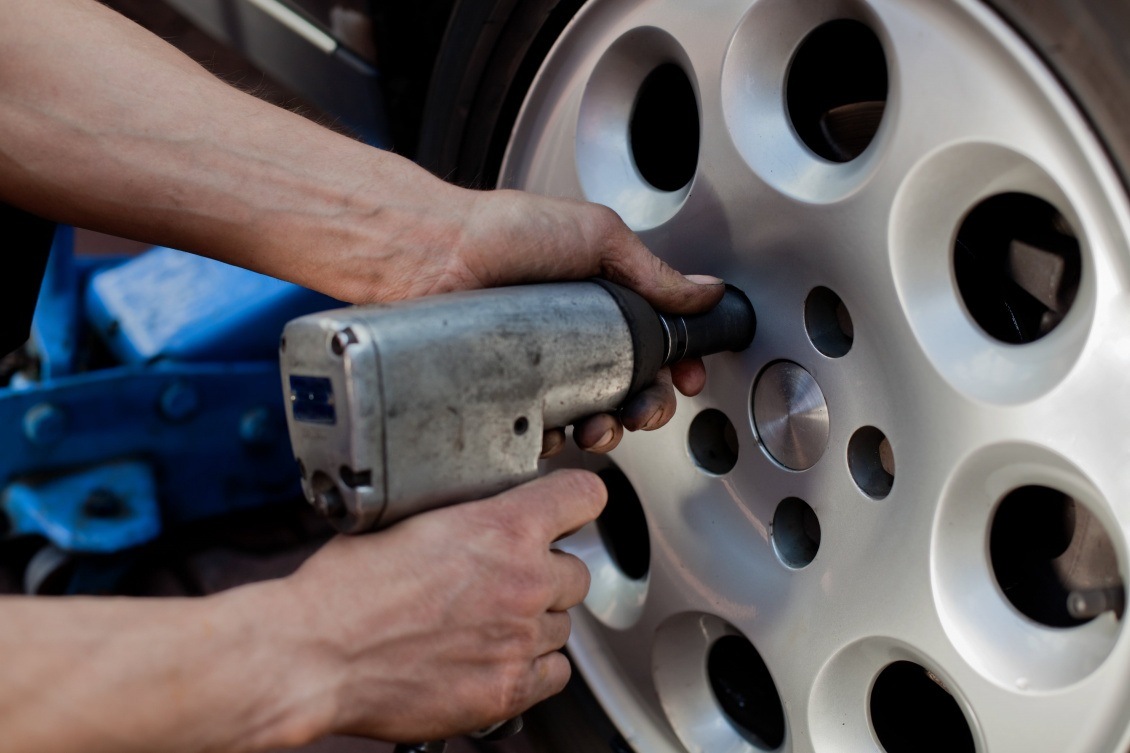

Дрели пистолетной конструкции выполнены в форме пистолета с рукояткой под углом 90° к шпинделю. Это самый распространенный тип для автосервисов и производств. Пистолетная форма обеспечивает удобный хват и позволяет прилагать большее усилие при сверлении. Такие дрели выпускаются как высокооборотистые (для тонкого металла), так и низкооборотистые силовые (для толстой стали).

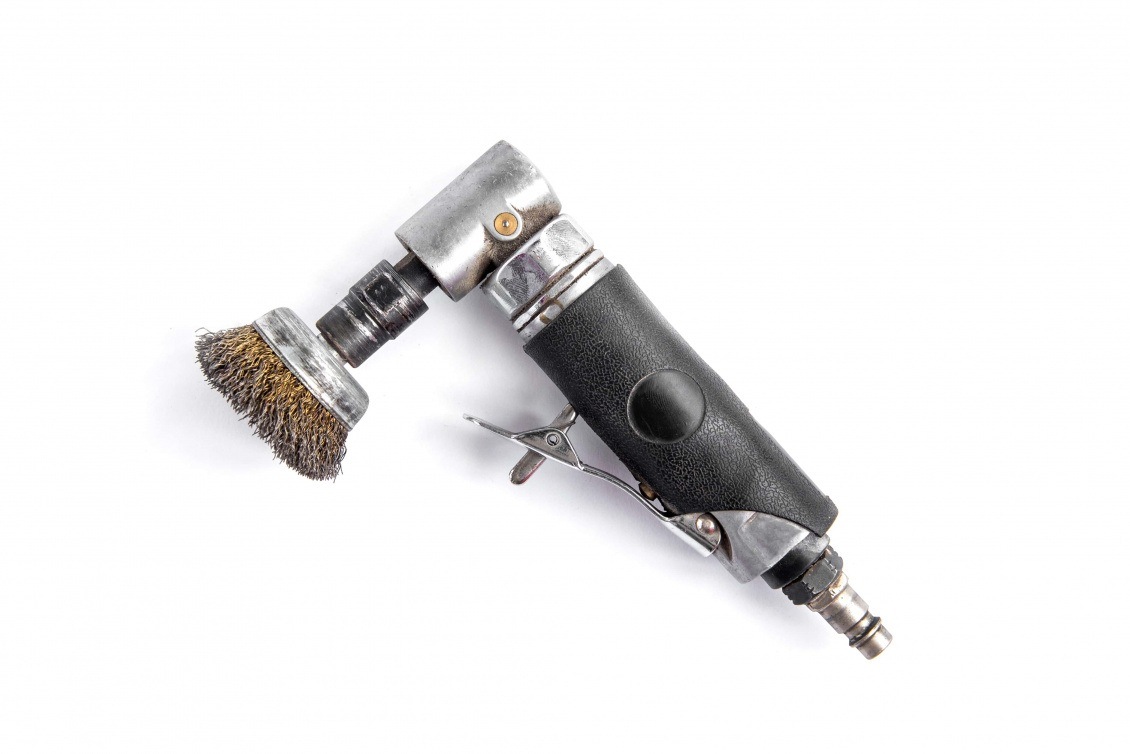

Угловая конструкция (Angle drill) отличается расположением шпинделя под углом 90° к корпусу, часто с компактной головкой. Она предназначена для работы в труднодоступных местах, где прямая или пистолетная дрель не помещается. Угловые дрели применяются в авиамоделизме, судостроении и при монтаже в узких нишах. Они имеют умеренные обороты (1200–1500 об/мин) и небольшой расход воздуха.

Вес и вибрация: эргономика без батарей

Пневмодрель весит в 1.5–2 раза меньше аккумуляторной дрели аналогичной мощности. Причина — отсутствие тяжелого электродвигателя с медными обмотками и батарейного блока. Например, пистолетная пневмодрель мощностью 0.5 кВт весит около 0.8–0.9 кг. Аккумуляторная дрель аналогичной мощности с тяжелой батареей будет весить от 1.8 до 2.5 кг. Разница становится критической при работе в течение всей смены. Масса инструмента напрямую влияет на утомляемость рук и точность сверления.

Удельная мощность пневмодрели достигает 1.5 кВт на 1 кг веса. Это один из лучших показателей среди ручного инструмента. Аккумуляторные модели дают 0.5–0.7 кВт на 1 кг. Сетевые электрические дрели — около 0.8–1 кВт на 1 кг. Пневматика выигрывает за счет легкого алюминиевого или композитного корпуса и компактного пневмодвигателя.

Тип корпуса влияет на эргономику. Металлический корпус из алюминиевого или магниевого сплава обеспечивает прочность и хороший теплоотвод. Он быстрее отводит тепло от двигателя. Но металл сильно охлаждается при расширении сжатого воздуха. Рука оператора ощущает холод — это называется ледяным эффектом. При длительной работе металлический корпус может вызывать дискомфорт. Композитный корпус решает эту проблему. Композитные материалы плохо проводят тепло. Они гасят вибрацию и защищают руку от переохлаждения. При этом композитные корпуса легче металлических на 15–20%.

Уровень шума пневмодрели составляет 80–85 дБ на расстоянии 1 метра. Это сопоставимо с электрическими моделями, но выхлоп воздуха добавляет высокочастотные составляющие. Многие производители устанавливают глушитель в рукоятку или корпус. Глушитель снижает шум до 75 дБ. Проверяйте наличие глушителя при выборе — это напрямую влияет на комфорт оператора.

В промышленном сегменте появляются системы мониторинга вибрации в реальном времени. Они используют акселерометры и передают данные на пульт оператора. Если вибрация превышает нормы по ISO 28927-5 или ISO 10816-3, система предупреждает рабочего. Это снижает риск вибрационной болезни и помогает соблюдать требования охраны труда.

Вибрация у пневмодрелей ниже, чем у электрических. Пневмодвигатель работает плавно, без резких импульсов. Композитный корпус дополнительно поглощает вибрацию. Это снижает риск вибрационной болезни у профессиональных операторов.

Пневматика в агрессивных средах

Пневмодрель остается единственным безопасным вариантом для работы в покрасочных камерах. В этих помещениях высока концентрация растворителей и лакокрасочных аэрозолей. Искра от электрического инструмента воспламеняет эти пары. Пневматический двигатель не создает искр. Он работает исключительно на сжатом воздухе. Отсутствие электрических компонентов исключает риск короткого замыкания.

Те же требования действуют в зонах работы с горюче-смазочными материалами (ГСМ). Бензин, дизельное топливо, масла и растворители легко воспламеняются. Пневмодрель безопасна даже при случайном контакте с пролитыми жидкостями. Корпус герметичен, искрообразование отсутствует.

Высокая влажность — еще одна среда, где пневматика побеждает электроинструмент. Электрические дрели выходят из строя при попадании воды в двигатель или аккумулятор. Пневмодрель не боится воды. Конструкция допускает работу в дождливых условиях или в помещениях с высокой влажностью. Коррозия может появиться при отсутствии фильтрации, но двигатель не замкнет и не ударит током оператора.

Пневмодрель применяется в пищевой промышленности и фармацевтике. В этих отраслях действуют жесткие требования к чистоте. Электрический инструмент создает угольную пыль от щеток двигателя. Пневматика не дает продуктов износа, кроме масляного тумана. Современные лубрикаторы используют пищевые масла, которые безопасны при контакте с продуктами.

В литейных цехах и на металлообрабатывающих заводах воздух насыщен металлической пылью. Твердые частицы забивают вентиляционные отверстия электрических двигателей. Это вызывает перегрев и возгорание. Пневмодрель охлаждается выхлопным воздухом. Металлическая пыль не проникает внутрь двигателя при наличии фильтра на входе.

Точность и контроль оборотов

Пневмоклапан в рукоятке позволяет плавно дозировать подачу воздуха. Курок не имеет ступеней, как у электрических переключателей. Оператор регулирует обороты нажатием пальца от нуля до максимума. Эта плавность важна при сверлении хрупких материалов или для точного позиционирования сверла.

Сверление нержавеющей стали требует низких устойчивых оборотов. Оптимальный диапазон для нержавейки — 400–800 об/мин. При высоких оборотах режущая кромка перегревается, нержавеющая сталь закаливается от трения, сверло теряет остроту и ломается. Пневматическая низкооборотистая дрель не поддерживает обороты жестко, но при увеличении нагрузки ее обороты плавно снижаются, а крутящий момент растет. Это свойство называется мягкой механической характеристикой. При полной остановке вала крутящий момент достигает максимума, поэтому пневмодвигатель невозможно сжечь перегрузкой. У электрического двигателя максимальный крутящий момент ограничен конструкцией. При заклинивании ротора ток в обмотках резко возрастает, вызывая перегрев и выход из строя.

Реверс — еще один элемент контроля. Реверсивный клапан позволяет менять направление вращения без остановки инструмента. Эта функция важна при извлечении сверла из глубоких отверстий. При обратном ходе сверло выходит вместе со стружкой. Это предотвращает заклинивание.

Отсутствие сильной инерции выгодно отличает пневмодрель от классического сетевого электроинструмента. После отпускания курка ротор останавливается за 0.5–1 с, что позволяет быстро перейти к следующему отверстию без риска повредить поверхность вращающимся сверлом.

Пневмоклапан обеспечивает прямой зависимость между нажатием и мощностью. Это повышает точность сверления и снижает количество бракованных деталей.

Главные ошибки при покупке пневмодрели

Ошибка 1. Любой шланг подойдет
Длинный шланг с малым внутренним диаметром создает существенное сопротивление потоку. Падение давления на каждые 10 метров шланга сечением 6 мм составляет до 1 бара. При рабочем давлении 6.3 бара потеря 1 бара снижает обороты дрели примерно на 15–20%. При длине 20 метров и сечении 6 мм давление падает до 4.3 бар. Обороты падают на 30–40%. Дрель не выходит на паспортную частоту вращения. Рекомендуемый внутренний диаметр шланга для пневмодрелей — 8–10 мм. Сечение 1/4 дюйма (6.35 мм) подходит только для коротких участков до 5 метров. Для длинных магистралей используйте шланг 3/8 дюйма (9.5 мм). Учитывайте также диаметр впускного отверстия дрели — он обычно составляет 1/4 дюйма. Это не означает, что весь шланг должен быть такого сечения. Узкий шланг длиной более 10 метров гарантированно съедает давление.

Ошибка 2. Пневмодрель слабее сетевой электрической дрели
Это утверждение справедливо только при неправильном подборе компрессора или шлангов. При корректной подаче воздуха пневмодрель развивает высокую удельную мощность — до 1.5 кВт на 1 кг веса. Кроме того, пневмодвигатель невозможно сжечь перегрузкой. При чрезмерном усилии ротор останавливается, двигатель не перегревается. После снятия нагрузки дрель продолжает работу с полной мощностью. Электрический двигатель при перегрузке нагревает обмотки, снижает ресурс или выходит из строя. Пневматика выигрывает по надежности в интенсивном режиме.

Ошибка 3. Пневмодрель работает бесшумно
Выхлоп сжатого воздуха создает шум на уровне 80–85 дБ. Это сравнимо с работой перфоратора. Без глушителя шум достигает 90 дБ. Такое воздействие требует использования наушников или берушей. Многие производители устанавливают глушители в рукоятку или корпус. Эффективный глушитель снижает шум до 75–78 дБ. Проверяйте наличие глушителя в характеристиках. Отсутствие глушителя — признак бюджетной модели или устаревшей конструкции.

Дополнительная ошибка — игнорирование подготовки воздуха. Многие покупают дрель, но не устанавливают фильтр-влагоотделитель и лубрикатор. В результате инструмент работает на неочищенном воздухе. Конденсат вызывает коррозию. Отсутствие смазки приводит к заклиниванию лопаток. Ресурс падает до 200–300 моточасов вместо заявленных 2000. Экономия на блоке подготовки обходится дороже ремонта или замены дрели.

Бренды пневмодрелей: сегменты и особенности

При выборе пневмодрели важно учитывать не только технические параметры, но и репутацию производителя. Бренды делятся на 3 основных уровня: промышленный, профессиональный и доступный.

Промышленный сегмент
Atlas Copco делает ставку на эргономику и снижение веса. В 2026 году компания активно внедряет композитные и карбоновые корпуса в топ-моделях. Это снижает вес без потери прочности и уменьшает ледяной эффект. Дрели Atlas Copco оснащаются двухступенчатым курком SOFTSTART™ для плавного пуска. Ресурс — до 2000 моточасов.
Chicago Pneumatic делает упор на модульные сменные картриджи двигателя. Это значит, что при износе лопаток или подшипников можно заменить не всю дрель, а только двигательный блок. Это снижает стоимость ремонта в 2–3 раза и сокращает простой.
Ingersoll Rand специализируется на прецизионных подающих дрелях для аэрокосмической и автомобильной промышленности. Компания предлагает модели с регулируемой скоростью подачи и высокой точностью позиционирования. Корпуса — из магниевых сплавов, что дает лучшее соотношение прочности и веса.

Профессиональный сегмент
Jonnesway, King Tony и Licota занимают нишу автосервисов, шиномонтажей и небольших производств. Пневмодрели этого класса рассчитаны на ежедневную работу до 8–10 часов с перерывами. Ресурс — 1000–1500 моточасов. Корпуса чаще композитные, и они гасят вибрацию и защищают руку от ледяного эффекта. Глушители и реверс есть в большинстве моделей. Запчасти доступны в региональных сервисных центрах. Это оптимальное соотношение цены и ресурса для большинства профессиональных пользователей.

Доступный сегмент
Fubag, Wester и аналоги предлагают пневмодрели для периодического использования. Ресурс — 300–500 моточасов. Корпуса чаще металлические, что удешевляет производство, но металл быстрее охлаждается и усиливает ледяной эффект при длительной работе. Глушители и реверс могут отсутствовать в бюджетных моделях. Шум достигает 85–88 дБ. Ремонт часто нецелесообразен: запчасти стоят почти как новая дрель. Подходят для гаража, дачи и редких ремонтов.
